便携式光纤设备操作说明

一、设备准备

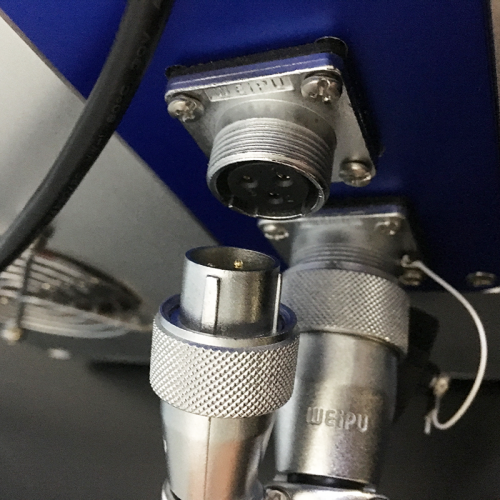

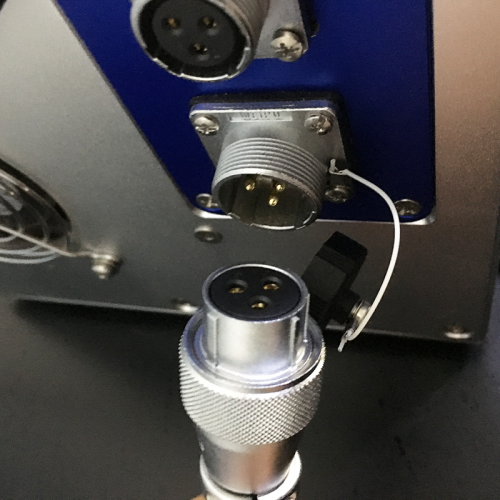

1、插上设备电源线如图示：

2、插上脚踏开关如图示：

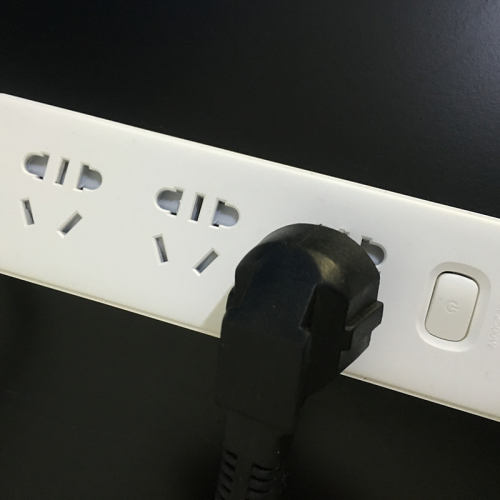

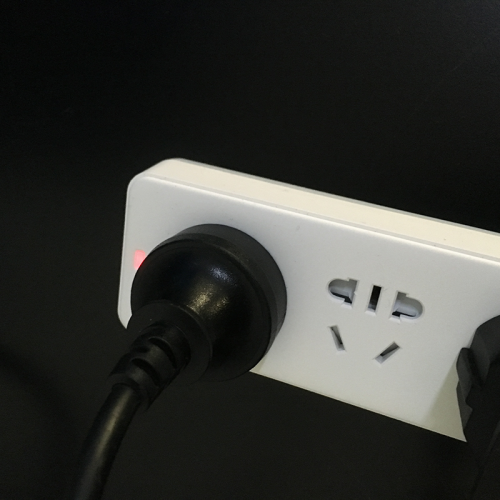

3、接入220V电源(接地) 如图示：

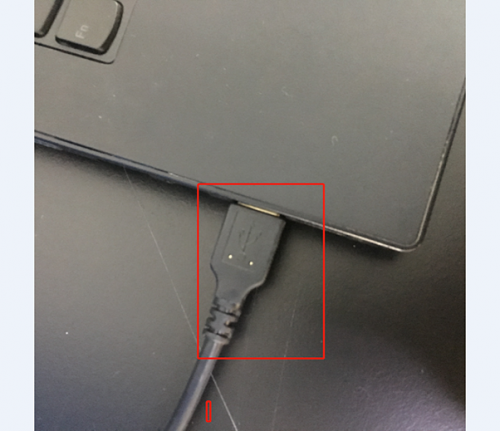

4.接入笔记本电脑供电如图示：

5、接入设备数据线（重要）如图示：

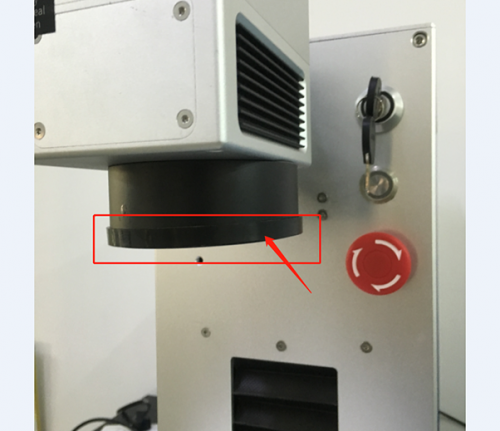

6、取下镜头盖如图示：

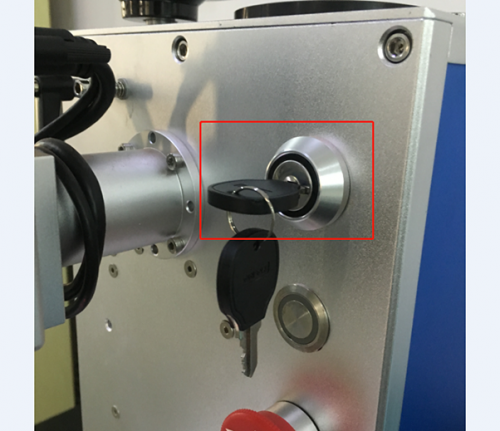

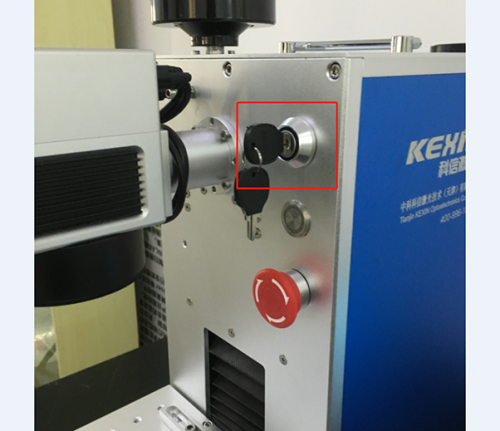

7、将钥匙拧至开位如图示：

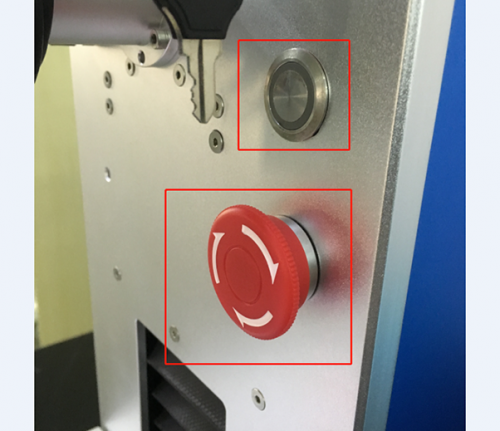

8、检查急停按钮是否正常，向右拧至弹起状态，如果急停为按下状态，激光器按钮按下灯不亮。如图示：

二、软件操作

1、打开激光打标软件

2、测量激光打标焦距（第一次操作重要，以后只需按记录数据调整即可）

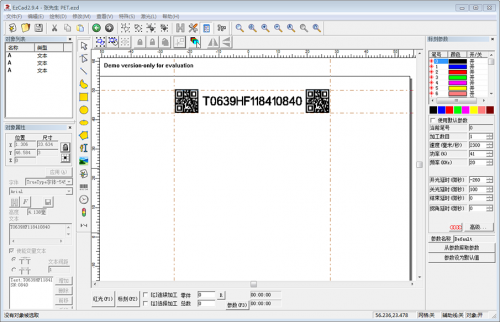

2.1：在软件中按图示步骤操作软件如图示：

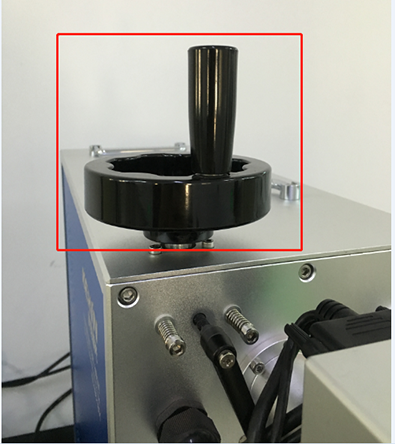

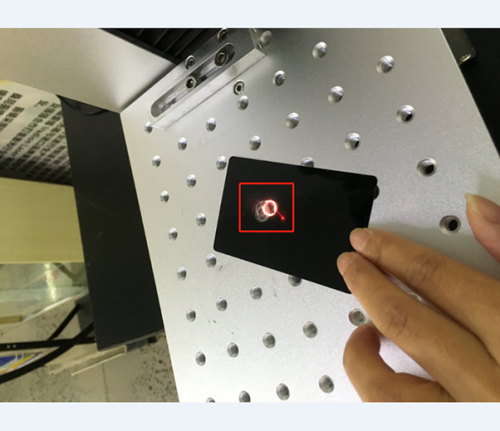

2.2：测试焦距位置：点击标刻，激光出光后，上下调整升降台，观察激光白光的强弱程度，最强的位置为激光打标焦距。如图示：

2.3：记录焦距位置：将测量工具水平放至平台，观察测量刻度数（以后将参考该刻度数）按一个标准找刻度参考位置，并记录该数据(图为示例，设备不同，位置也不同) ，如图示：

3、调取产品相对应的打标文件如图示：

4、确定工装位置后开始加工作业。

二、关机操作

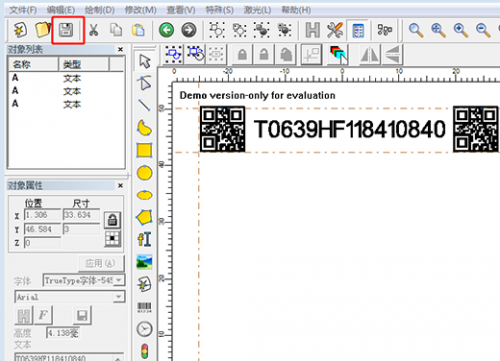

1、保存当前文件，如图示：

2、关闭软件；

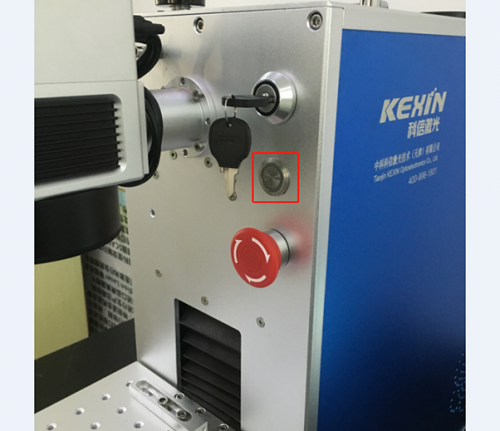

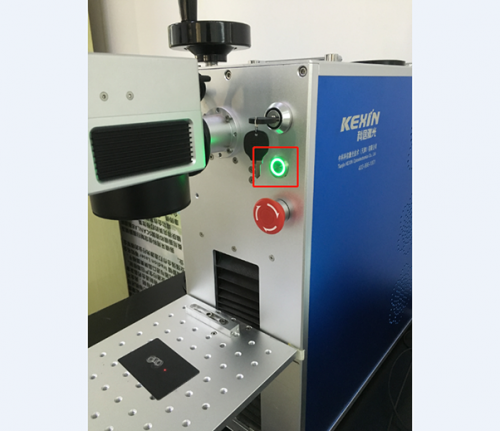

3、按激光按钮，灯灭为关如图示：

4、将钥匙拧至关位如图示：

5、将镜头盖盖上如图示：
